گیربکس حلزونی قورباغه‌ای اصیل ژاپنی برند Makishinko سری B (شینکو اوساکا)، طراحی‌شده با مکانیزم ماردون زیر (Worm Under) جهت دستیابی به بالاترین راندمان هیدرودینامیکی و خنک‌کاری مداوم دنده‌ها. این دستگاه با نسبت تبدیل ۱:۳۰ دور ورودی ۱۴۰۰ دور موتور را به ۴۶.۶ دور در دقیقه تبدیل کرده و گشتاور نامی ۲۱۰ نیوتن‌متر را با خروجی استاندارد Position A (سمت راست) انتقال می‌دهد.
ویژگی‌ها و مشخصات متالورژی ساخت
- پوسته چدن دانه ریز FC250 ژاپن: مقاومت مکانیکی بسیار بالا و جذب ضربات و ارتعاشات خطوط انتقال قدرت با پایه‌های ریخته‌گری ضخیم.
- دنده حلزونی فسفر برنز سانتریفیوژ JIS CAC502A: آلیاژ ضدسایش با خلوص بالا فاقد تخلخل و حفره‌های گازی، متضمن عمر چند دهه‌ای دندانه‌ها.
- ماردون فولادی SCM420 سخت‌کاری‌شده: سخت‌کاری سطحی تا ۶۰ HRC همراه با سنگ‌زنی پروفیل بسیار صیقلی (Ra ≤ 0.2 µm).
- سرویس نوسازی انبارداری (NOS): فلاشینگ کامل کارتر و تعویض کلیه کاسه‌نمدهای فابریک با کاسه‌نمدهای حرارتی وایتون (Viton FKM) نو پیش از ارسال.
مشخصات فنی و استانداردهای انطباق مهندسی
| سازنده و مبدأ | Makishinko Co., Ltd. (اوساکا، ژاپن) |
| تیپ مکانیزم | حلزونی ماردون‌زیر پایه‌دار (Type B Foot-Mount) |
| موقعیت شفت خروجی | Position A (خروجی سمت راست شفت توپر) |
| فاصله مرکز محورها (سایز) | 80 میلی‌متر |
| نسبت تبدیل نامی (Ratio) | 1:30 |
| دور خروجی (با موتور ۱۴۰۰ RPM) | 46.6 rpm |
| گشتاور نامی خروجی | 210 Nm |
| قطر و طول شفت خروجی ($D_2 times L_2$) | ⌀32 mm (h7) × 65 mm (خار 10×8 mm) |
| قطر و طول شفت ورودی ($D_1 times L_1$) | ⌀22 mm (h6) × 45 mm (خار 6×6 mm) |
| توان الکتروموتور پیشنهادی | 1.1 تا 1.5 کیلووات (1.5 تا 2 اسب بخار) |
| بار شعاعی مجاز خروجی (O.H.L.) | 380 kgf (3,720 N) |
| ترمز خودکار (Self-Locking) | نیمه خودقفل (توقف نرم) |
| نوع و حجم واسکازین مجاز | 1.1 لیتر روغن حلزونی ISO VG 320 / VG 460 |
| وزن خالص دستگاه | 22.5 کیلوگرم |
| وضعیت اصالت و نگهداری | استوک نو انبارداری فابریک (NOS – کارکرد صفر) |

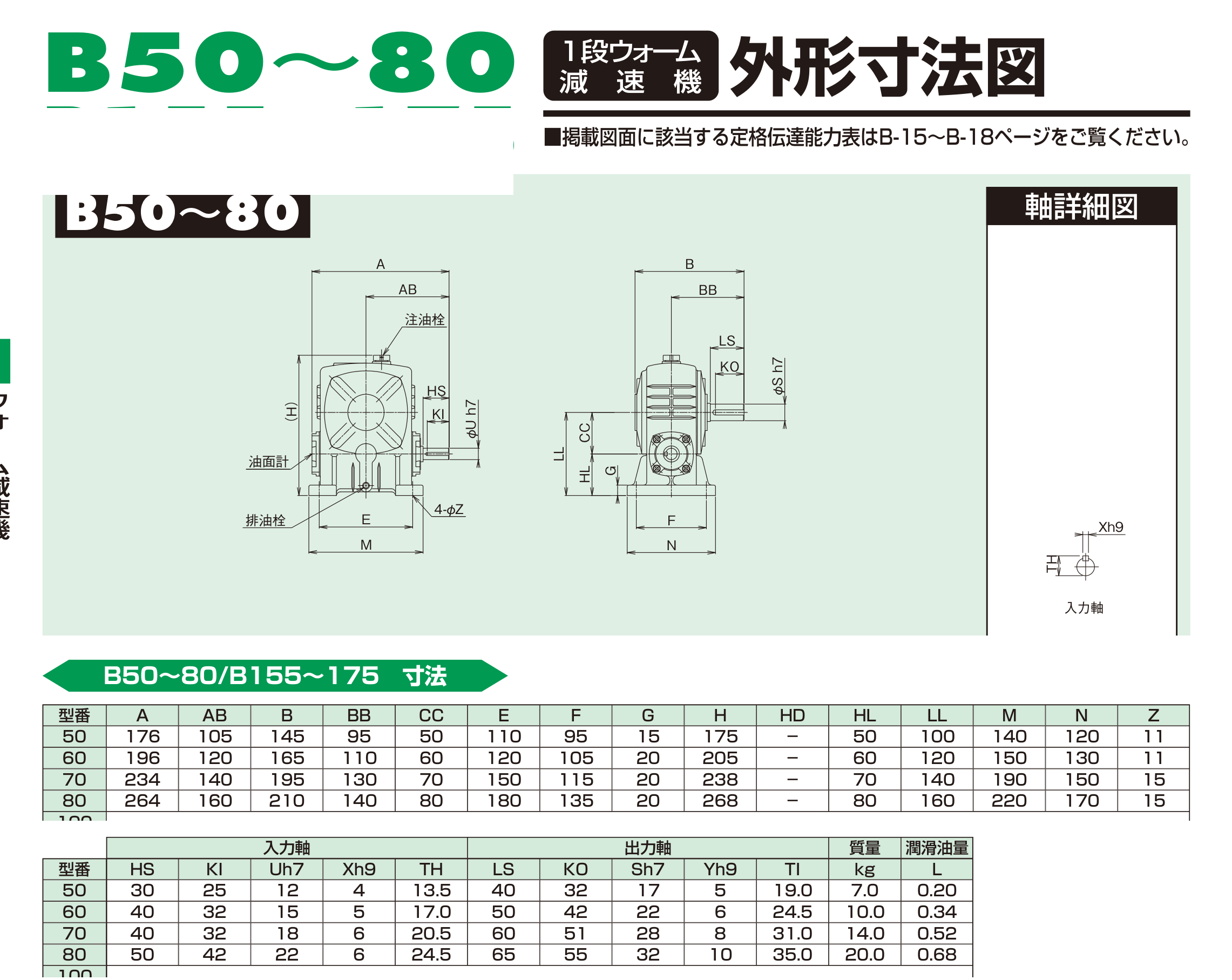

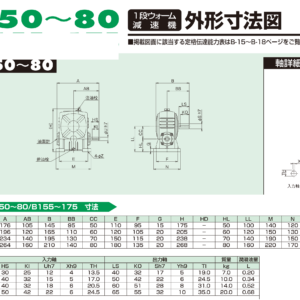

نقشه فنی و ابعاد مهندسی رسمی ماکیشینکو ژاپن (سایز ۸۰)
کلیه ابعاد مطابق با استاندارد صنعتی ژاپن (JIS B) بر حسب میلی‌متر استخراج‌شده از کاتالوگ رسمی شرکت Makishinko Co., Ltd. (اوساکا، ژاپن):
💡 جهت مشاهده و زوم نقشه در ابعاد اصلی کاتالوگ، روی تصویر فوق کلیک فرمایید.

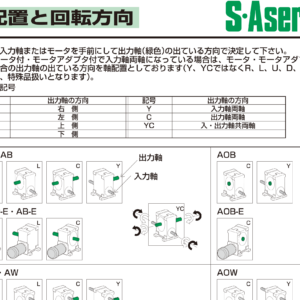

چیدمان محورها و جهت چرخش (Shaft Layout & Rotation)
این گیربکس با استاندارد Position A (شفت خروجی توپر سمت راست R طبق دیاگرام مهندسی کارخانه) پیکربندی و تحویل می‌گردد:

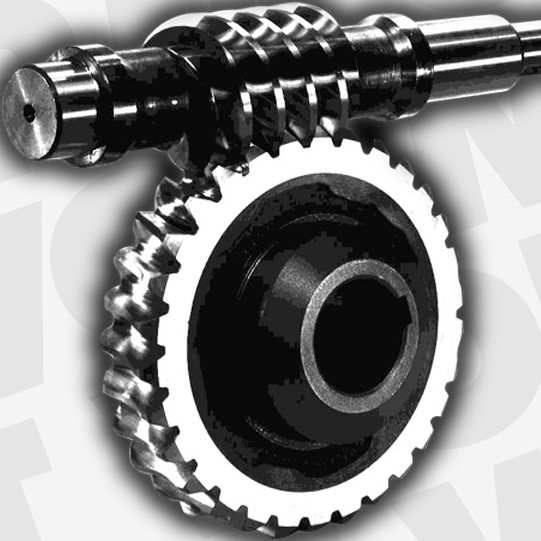

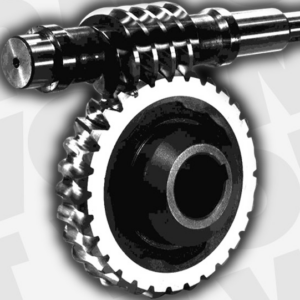

متالورژی دنده‌ها: فسفر برنز سانتریفیوژ JIS
چرخ‌دنده حلزونی آلیاژ فسفر برنز CAC502A ژاپن با چگالی بالا و مقاومت بی‌نظیر در برابر سایش لغزشی مداوم

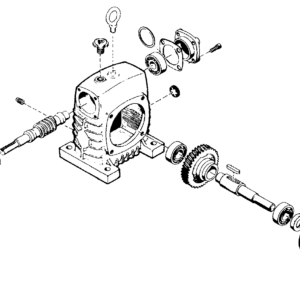

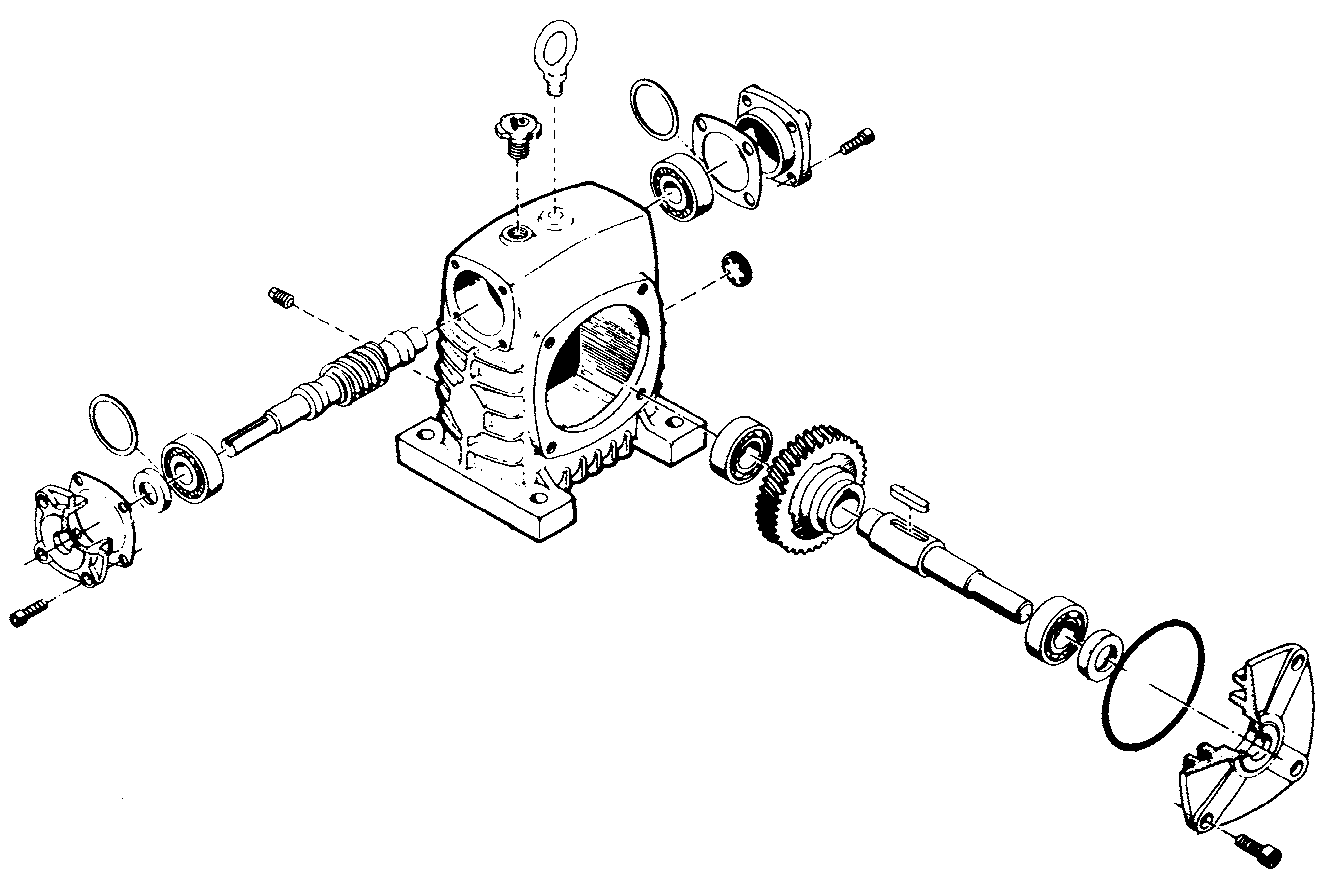

دیاگرام مونتاژ و نمای انفجاری قطعات
پوسته ریخته‌گری ضخیم چدن خاکستری FC250 به همراه رولربیرینگ‌های مخروطی ژاپنی و کاسه‌نمدهای وایتون نو
