گیربکس حلزونی سنگین ماکیشینکو ژاپن سایز ۱۰۰ با نسبت ۱:۵۰، دور ورودی ۱۴۰۰ دور موتور را به ۲۸.۰ دور بسیار پایدار با گشتاور عظیم ۴۶۵ نیوتن‌متر تبدیل می‌کند. طراحی ماردون زیر این گیربکس تضمین می‌کند که ماردون فولادی همواره در حمام روغن ۲ لیتری غوطه‌ور باشد و بالاترین راندمان حرارتی در شیفت‌های کاری ۲۴ ساعته فراهم گردد.
ویژگی‌ها و مشخصات متالورژی ساخت
- حداکثر گشتاور خروجی (۴۶۵ نیوتن‌متر): قدرتمندترین مدل سری B انبار مناسب برای میکسرهای سنگین، نوار نقاله‌های شیب‌دار طویل و اکسترودرها.
- ترمز خودکار ۱۰۰٪ استاتیک (Self-Locking): جلوگیری کامل از برگشت بار تحت وزن ثقلی حتی با قطع ناگهانی برق موتور.
- شفت خروجی قطر ۴۰ خاردار JIS: توانایی تحمل بارهای شعاعی بالا (O.H.L تا ۶۵۰ کیلوگرم).
- سرویس نوسازی انبارداری (NOS): تعویض تمامی کاسه‌نمدهای شفت‌ها با جنس وایتون اصل و تضمین سلامت ۱۰۰٪ دنده‌ها بدون سائیدگی.
مشخصات فنی و استانداردهای انطباق مهندسی
| سازنده و مبدأ | Makishinko Co., Ltd. (اوساکا، ژاپن) |
| تیپ مکانیزم | حلزونی ماردون‌زیر پایه‌دار (Type B Foot-Mount) |
| موقعیت شفت خروجی | Position A (خروجی سمت راست شفت توپر) |
| فاصله مرکز محورها (سایز) | 100 میلی‌متر |
| نسبت تبدیل نامی (Ratio) | 1:50 |
| دور خروجی (با موتور ۱۴۰۰ RPM) | 28.0 rpm |
| گشتاور نامی خروجی | 465 Nm |
| قطر و طول شفت خروجی ($D_2 times L_2$) | ⌀40 mm (h7) × 80 mm (خار 12×8 mm) |
| قطر و طول شفت ورودی ($D_1 times L_1$) | ⌀28 mm (h6) × 60 mm (خار 8×7 mm) |
| توان الکتروموتور پیشنهادی | 1.1 تا 1.5 کیلووات (1.5 تا 2 اسب بخار) |
| بار شعاعی مجاز خروجی (O.H.L.) | 650 kgf (6,370 N) |
| ترمز خودکار (Self-Locking) | ۱۰۰٪ خودقفل‌شونده کامل استاتیکی |
| نوع و حجم واسکازین مجاز | 2.0 لیتر روغن حلزونی ISO VG 320 / VG 460 |
| وزن خالص دستگاه | 40.0 کیلوگرم |
| وضعیت اصالت و نگهداری | استوک نو انبارداری فابریک (NOS – کارکرد صفر) |

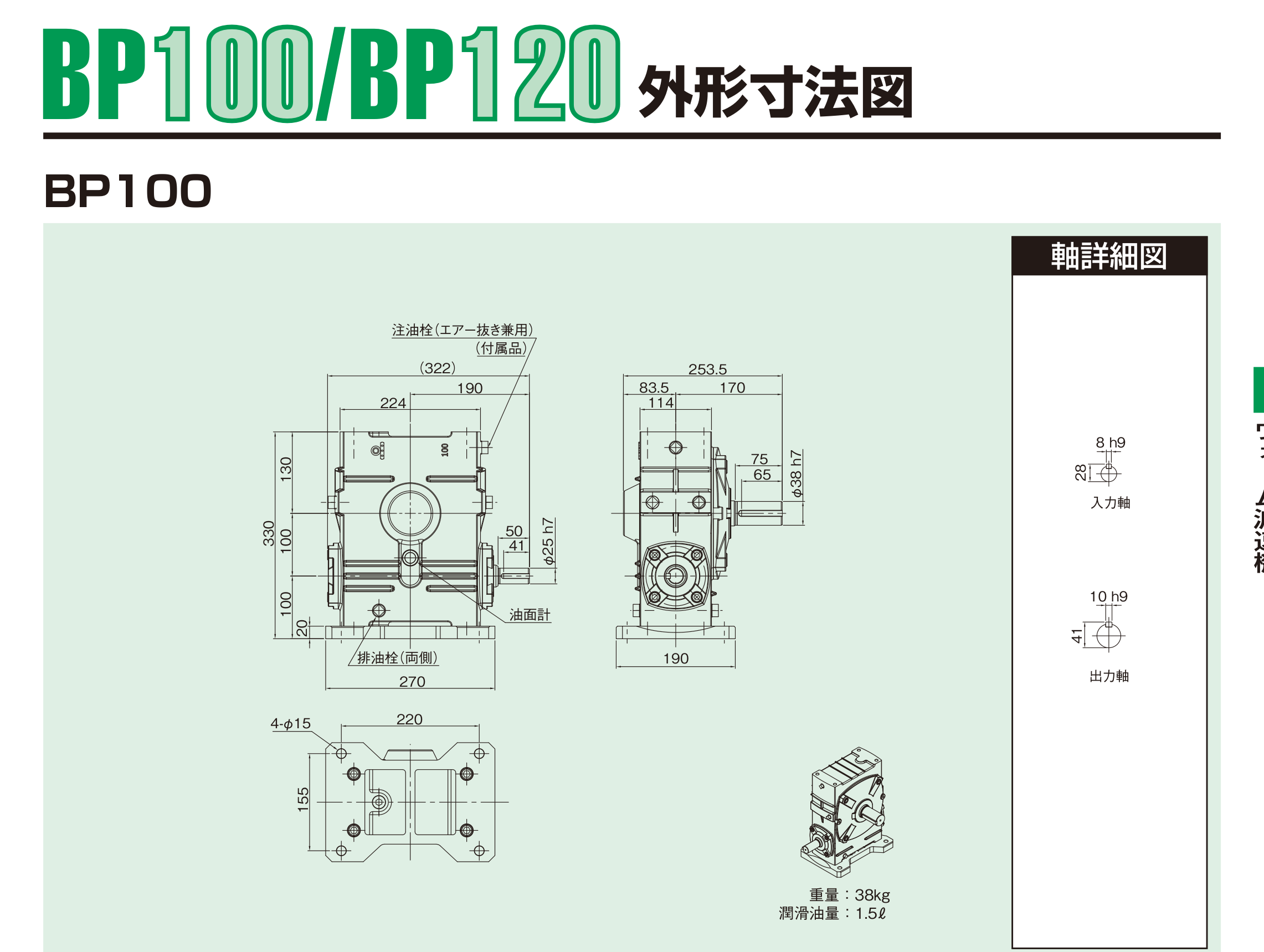

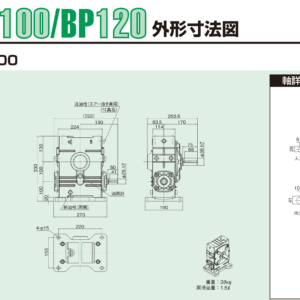

نقشه فنی و ابعاد مهندسی رسمی ماکیشینکو ژاپن (سایز ۱۰۰)
کلیه ابعاد مطابق با استاندارد صنعتی ژاپن (JIS B) بر حسب میلی‌متر استخراج‌شده از کاتالوگ رسمی شرکت Makishinko Co., Ltd. (اوساکا، ژاپن):
💡 جهت مشاهده و زوم نقشه در ابعاد اصلی کاتالوگ، روی تصویر فوق کلیک فرمایید.

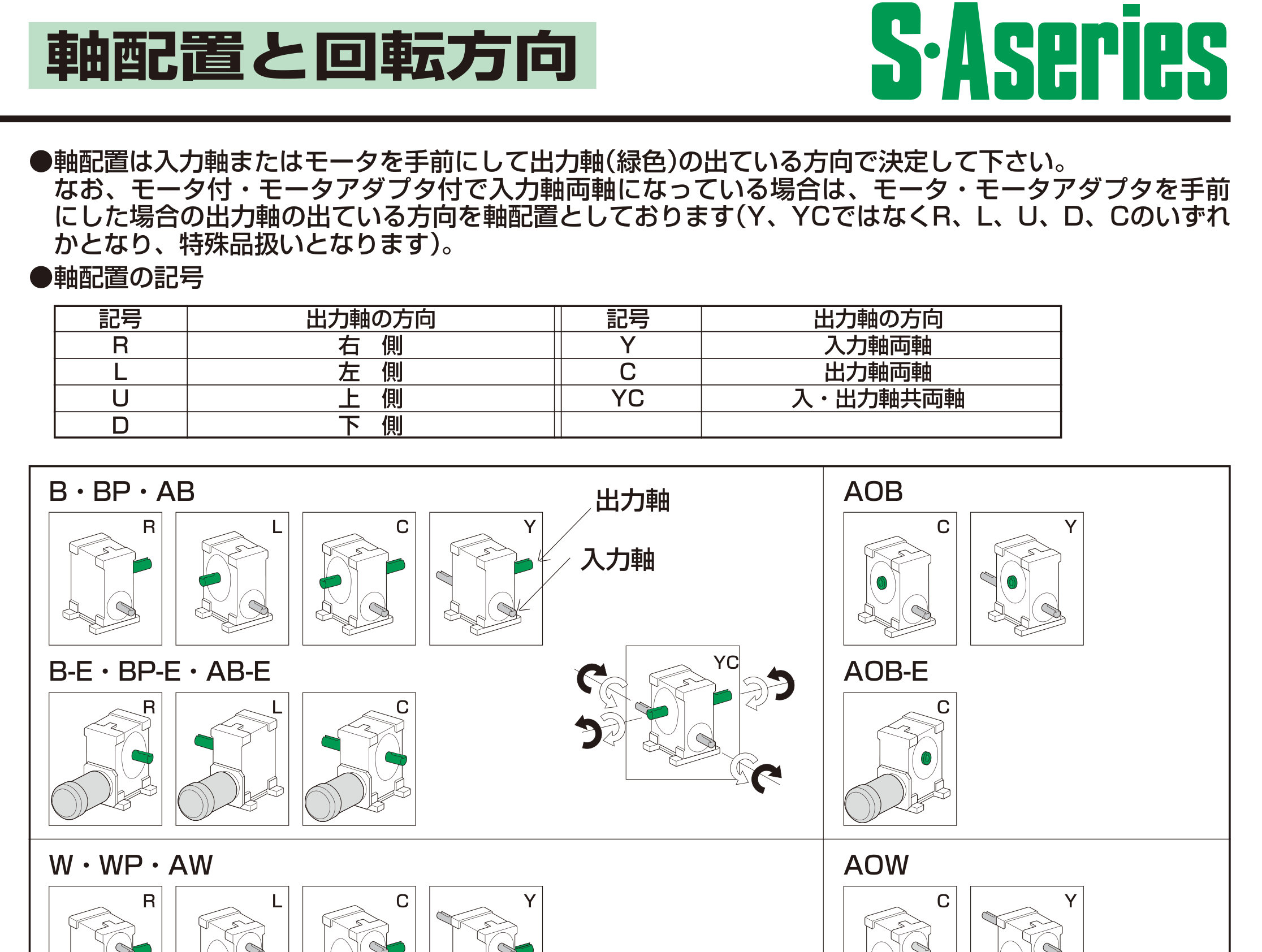

چیدمان محورها و جهت چرخش (Shaft Layout & Rotation)
این گیربکس با استاندارد Position A (شفت خروجی توپر سمت راست R طبق دیاگرام مهندسی کارخانه) پیکربندی و تحویل می‌گردد:
متالورژی دنده‌ها: فسفر برنز سانتریفیوژ JIS
چرخ‌دنده حلزونی آلیاژ فسفر برنز CAC502A ژاپن با چگالی بالا و مقاومت بی‌نظیر در برابر سایش لغزشی مداوم
دیاگرام مونتاژ و نمای انفجاری قطعات
پوسته ریخته‌گری ضخیم چدن خاکستری FC250 به همراه رولربیرینگ‌های مخروطی ژاپنی و کاسه‌نمدهای وایتون نو
